亚洲av综合色区无码一区,天堂av无码av一区二区三区,完整版免费av片,亚洲av日韩精品一区二区三区 ,无套内谢孕妇毛片免费看看

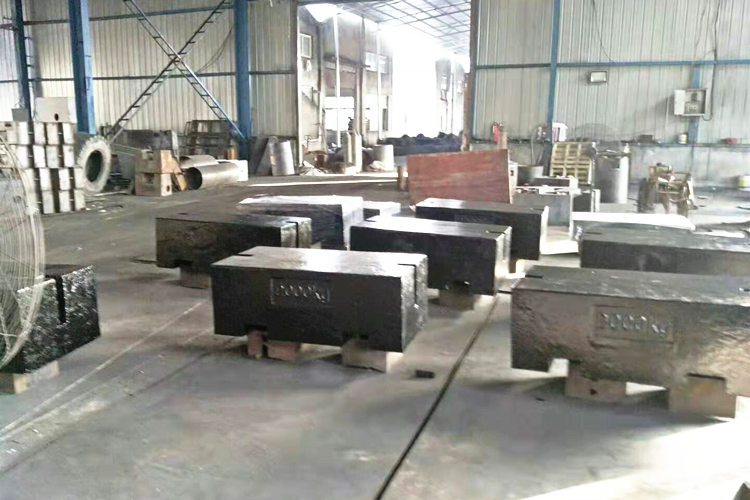

目前常用的三種鑄鐵砝碼修復(fù)技術(shù)說明 介紹：

1．熱態(tài)電弧焊該技術(shù)是將鑄鐵砝碼預(yù)熱至一定溫度(例如將鑄鐵砝碼預(yù)熱至600℃左右)，然后以電弧焊方法進行修復(fù)：由于待補焊鑄鐵件是處于熱態(tài)，故補焊后鑄鐵砝碼應(yīng)力較小，硬度易于控制。焊條可用鋼芯、鎳基、銅材或與母材材質(zhì)相同的材料。當使用與母材同質(zhì)的焊條時，色澤與母材一致性較佳熱態(tài)焊的主要缺點是工藝復(fù)雜、消耗能源及勞動條件差，對某些內(nèi)表面缺陷的修復(fù)存在困難此外，由于預(yù)熱易造成鑄鐵砝碼變形等缺陷。故該工藝常用于大量流水線生產(chǎn)時的修復(fù)。

2. 冷態(tài)電弧焊

冷態(tài)電弧焊克服了熱態(tài)補焊的一些缺點，但也存在自身的缺點，如焊區(qū)熔池因冷速過快而易于出現(xiàn)亞穩(wěn)相，使硬度難以控制，尤其是鑄鐵件更為嚴重。同時，產(chǎn)生應(yīng)力及裂紋的傾向性亦較大。當操作者技術(shù)較熟練時，可將滲碳體等硬化相控制在最小限度并呈斷續(xù)分布，或者基本消除滲碳體，但在實際操作過程中很難達到。如采用308等鎳基焊條，則色差較為明顯，且焊條價格較貴這項技術(shù)的主要優(yōu)點是工藝過程簡便，適宜于各類鑄鐵砝碼表面小缺陷的修復(fù)。

3. 冷態(tài)氣焊

冷態(tài)氣焊性質(zhì)與冷態(tài)電弧焊基本相同，但可以根據(jù)不同情況對鑄鐵砝碼進行局部預(yù)熱或減應(yīng)力加熱，焊補后再用火焰加熱使鑄鐵砝碼緩慢冷卻，消除應(yīng)力、減少裂紋傾向。但對較大的缺陷，其熱輸入量較電弧補焊為大，故相應(yīng)的變形亦較大。因此冷態(tài)氣焊適宜于較小缺陷的焊補，以及半精加工后出現(xiàn)的缺陷修復(fù)。所采用的焊條與電弧焊相同。

4. 釬焊

根據(jù)焊料的熔點不同，可分為中溫和低溫釬焊兩類，低溫釬焊常用于精加工后出現(xiàn)的缺陷，焊點硬度較低，結(jié)合強度較差，色澤一致性也難保證，只能用于非加工面及非外露面等不重要部位缺陷的修補。中溫釬焊強度較高，但工藝較復(fù)雜，常用于零部件連接，在鑄鐵砝碼修復(fù)上用得較少。低溫釬焊焊材常以錫基臺金為主，中溫釬焊則以銅基、銀基合金為主。

以上是目前常用的三種鑄鐵砝碼修復(fù)技術(shù)說明的詳細內(nèi)容！
